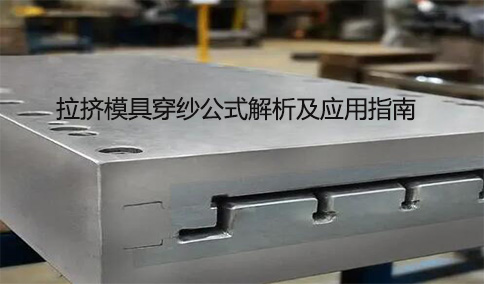

拉擠模具穿紗公式解析及應用指南
發布：kbsfhcl瀏覽：913次
拉擠成型工藝是玻璃鋼（FRP）制造中的一種重要方法，通過將連續的玻璃纖維浸漬樹脂后拉入加熱模具中固化成型。準確計算拉擠模具的穿紗量是確保產品質量和生產效率的關鍵。本文將詳細解析拉擠模具穿紗公式及其應用，幫助您在實際生產中更好地掌握這一重要參數。
什么是拉擠模具穿紗量？
拉擠模具穿紗量是指在拉擠成型過程中，通過模具的玻璃纖維數量。正確的穿紗量計算可以確保產品的強度、重量和樹脂含量達到設計要求。
拉擠模具穿紗公式
穿紗量的計算主要基于以下幾個因素：
產品截面積（AA）：成品的橫截面積。
纖維體積含量（V_fV
f
）：纖維在復合材料中的體積百分比。
纖維密度（\rho_fρ
f
）：玻璃纖維的密度。
纖維直徑（d_fd
f
）：單根玻璃纖維的直徑。
以下是基本的穿紗量計算公式：
N = \frac{A \times V_f}{\pi \times (d_f/2)^2}N=
π×(d
f
/2)
2
A×V
f
其中：
NN 是紗束的數量。
AA 是產品的截面積。
V_fV
f
是纖維體積含量。
d_fd
f
是纖維直徑。
應用示例
假設我們有一個截面積為50平方毫米的產品，纖維體積含量為60%，玻璃纖維直徑為0.01毫米，我們來計算穿紗量。
確定參數：
產品截面積 A = 50 \, \text{mm}^2A=50mm
2
纖維體積含量 V_f = 0.60V
f
=0.60
纖維直徑 d_f = 0.01 \, \text{mm}d
f
=0.01mm
計算單根纖維的截面積：
\text{纖維截面積} = \pi \times (d_f/2)^2 = \pi \times (0.01/2)^2 \approx 7.85 \times 10^{-5} \, \text{mm}^2
纖維截面積=π×(d
f
/2)
2
=π×(0.01/2)
2
≈7.85×10
?5
mm
2
計算需要的紗束數量：
N = \frac{50 \times 0.60}{7.85 \times 10^{-5}} \approx 38106 \, \text{根}
N=
7.85×10
?5
50×0.60
≈38106根
如何優化穿紗量計算？
精確測量：
使用精密測量工具測量產品的實際截面積和纖維直徑，確保計算準確。
考慮纖維排列：
纖維在模具中的排列方式會影響實際穿紗量，建議采用合理的纖維排列方式以最大限度地利用纖維強度。
調整纖維體積含量：
根據產品的力學性能要求，合理調整纖維體積含量，平衡產品的強度和韌性。
注意事項
纖維與樹脂的兼容性：選擇適合的樹脂體系，確保纖維和樹脂的良好結合，提高產品的綜合性能。
模具設計：合理設計模具通道和纖維導向裝置，減少纖維在模具中的摩擦和損耗。
生產工藝控制：嚴格控制生產工藝參數，如拉擠速度、溫度和壓力，確保產品質量穩定。
準確計算拉擠模具的穿紗量對于玻璃鋼產品的質量和性能至關重要。通過掌握穿紗公式及其應用，結合實際生產中的優化措施，可以有效提高拉擠成型工藝的效率和產品質量。希望本文提供的公式和示例能為您的生產實踐提供有價值的參考。
